最大支持256IN\16OUT或240IN\32OUT?
支持同軸視控及OSD鍵盤配置?
支持720P/25/30/50/60幀，1080P/25/60幀，模擬視頻信號?
支持128路RS232報警輸入?
支持視頻報警聯動實時上墻?
無延時、實時矩陣切換?
最大支持級聯4000路接入應用示意圖：
一級星型矩陣級聯示意（4096路）

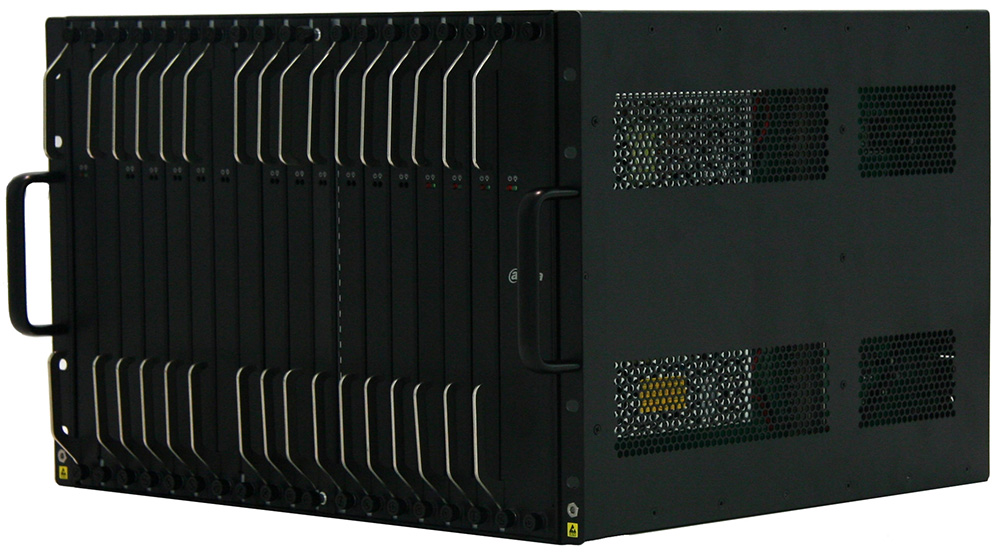

DH-CMX系列
| 參數分類 | 參數 | 參數值 |
|---|---|---|
| 技術指標 | 物理接口 | BNC |
| RS-232接入 | 8個數據口，3腳鳳凰端子插座，波特率可編程1200、2400、4800、9600B |
|
| 整機最大路數 | 272路 |
|
| 業務板卡 | 最大支持17塊板卡、每張板卡16*BNC口 |
|
| 視頻輸入 | 單機最大256 |
|
| 視頻輸出 | 單機最大32路 |
|
| 同軸視控 | 支持HDCVI同軸視控復合信號 |
|
| 切換 | 全交叉點矩陣完全切換 |
|
| 切換速度 | 不大于16ms |
|
| 鍵盤控制時間 | 不大于20ms |
|
| 數據存儲器 | 設置信息、巡視序列和配置數據最少可保存五年 |
|
| 電源電壓 | 220VAC，50／60Hz,MAX:100W |
|
| 安裝 | 標準19” 7U |
|
| 重量 | 最大35Kg |
|
| 基礎功能 | 預組裝系統 | 系統最多可接4096個輸入和1024個輸出，預組裝簡化了矩陣切換控制器的選擇 |
| 菜單綜合設置 | 系統有屏幕菜單，可用一個系統鍵盤和監視器編程，來自CPU的視頻輸出直接接一臺監視器或接到切換系統的輸入端，調用系統的監視器編程 |
|
| 鍵盤口令輸入 | 系統最多有64個用戶口令，限制無關人員使用系統，是系統的一項安全措施 |
|
| 優先級操作 | 規定口令有8個優先等級，進一步限制無關人員控制系統 |
|
| 系統可劃分 | 明確規定了鍵盤、監視器、攝像機之間的通道，進一步增強了系統的安全性 |
|
| 成組切換 | 可將多臺攝像機同時切換到多臺相鄰的監視器上，有64個獨立的攝像機分組（并行／分組），每組最多16臺攝像機，每組報像機可用手動調用，或作為通用巡視的一部分 |
|
| 通用巡視 | 可建立攝像機或分組攝像機的64個巡視／序列，便于隨時切換到監視器上。每個巡視最多有64個位置，用來插入駐留時間不同的攝像機圖像，還可插入每臺攝像機的景物預置和輔助功能。巡視可以正向或反向運行，包括同一臺攝像機的多次進入巡視和／或單個攝像機的多個景物預置進入巡視在內。這種巡視可以連在一起，組成的序列數可大于64臺攝像機，序列巡視中自動跳過與監視器無關的攝像機 |
|
| 自動啟動巡視 | 為用戶提供35個可編程的時間，長達7天以上，可自動調用監視器進行每天、每周用的通用巡視。時間還用于報警聯系表，經編程自動使監視器處于設防狀態 |
|
| 監視器單獨巡視 | 操作人員可隨時規定任意監視器上的攝像機巡視／序列。這些序列最多有64個位置，用來插入駐留時間不同的攝像機。同一臺攝像機可在多個位置插入序 |
|
| 屏幕顯示可選擇 | 每個視頻輸出上可插入日期、時間、攝像機號碼、攝像機和監視器報警狀態及10個漢字或常用字符的可編程字幕。日期格式可規定為月／日／年，日／月／年或年／月／日，屏幕顯示使用帶黑框的白色字符，以增加光照變化時的讀出效果。本系統為用戶提供攝像機號碼--字符／日期／時間的有／無控制。字符控制包括水平和垂直定位 |
|
| 現場控制 | 在攝像機現場，解碼器控制每臺攝像機的云臺（恒速或變速），還可控制電動鏡頭、輔助功能和72個景物預置點。（請參考專用解碼器資料，可提供所有規格的解碼器） |
|
| 自動報警 | 自動報警調用－1024個報警輸入：報警輸入可編程，把任何一臺攝像機或分組的攝像機導引到監視器或監視器組上。每臺攝像機可啟動景物預置，輔助功能，選擇不同的駐留時間（1～60秒），每臺監視器有15個報警顯示消除方式可以選擇 |
|
| 報警聯系表 | 用報警輸入號碼與監視器號碼，由經過編程的報警聯系表調用報警攝像機圖像。四個報警聯系表可編程 |
|
| 報警狀態輸出 | 由RS-232通訊口輸出，可顯示報警時間、報警聯系、視頻丟失、被調用的攝像機、所用的監視器等信息 |
|
| RS-232通訊口 | 8個標準RS-232端口，可與主控鍵盤、報警接口設備、調制解調器、計算機等進行通訊 |
|
| 分級、多級控制 | 上一級主機控制下一級主機可通過一個RS-232端口連接，再將下一級主機的視頻輸出接到上一級主機視頻輸入，上一級主機就可通過主控鍵盤來控制下一級的主機的圖像切換、編程、云臺、鏡頭能的操作,并有報警信號、多級上傳等功能 |
|
| 數據存儲 | 所有用戶的編程數據,如系統劃分、攝像機循環巡視、標題、報警設置、端口設置在斷電后最少可保存五年 |
