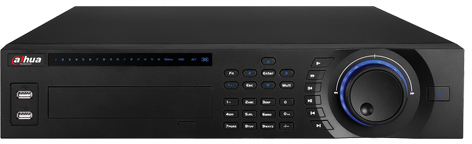

產品概述
支持1080P高清預覽
HDMI視頻輸出分辨率最高達1920×1080
VGA視頻輸出分辨率最高達1920×1080
支持TV、VGA、HDMI同步輸出
所有通道支持2CIF實時編碼。或 4路設備第1通道，8路設備第1/5通道，16路設備第1通道支持D1實時編碼，其它通道支持CIF實時編碼；24路設備第1/5/9/13/17/21通道，32路設備第1/5/9/13/17/21/25、29通道支持D1實時編碼，其它通道支持2CIF實時編碼采用Dahua云臺控制協議時，可以通過鼠標實現三維智能定位功能
支持預覽圖像與回放圖像的電子放大
支持按事件查詢、回放、備份錄像文件
支持錄像回放時智能搜索功能
支持數字水印
支持一鍵開啟錄像功能
支持最大16路同步回放
支持錄像定向存儲
支持8個SATA接口
支持獨立的eSATA備份，支持大華磁盤柜擴容
支持NTP（網絡校時）、Email(郵件服務)、UPNP（通用即插即用）技術參數
型號
DH-
DVR0404LF-SDH-
DVR0804LF-SDH-
DVR1604LF-SDH-
DVR2404LF-SDH-
DVR3204LF-S系統
主處理器
工業級嵌入式微控制器
操作系統
嵌入式LINUX操作系統
視頻參數
圖像編碼標準
H.264
視頻標準
PAL（625線，50場/秒）
監視圖像質量
PAL制，D1(704×576)
回放圖像質量
支持2CIF@25fps或者
第1通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持2CIF@25fps或者
第1/5通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持CIF@25fps
或者
第1通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持2CIF@25fps
或者
第1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps
支持2CIF@25fp
或者
第1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps
圖像控制
圖像質量可調，可變碼流和固定碼流可選
雙碼流
每個通道可設置雙碼流，副碼流的設置最高分辨率不超過主碼流
圖像移動偵測
每畫面可設置396(22×18)個檢測區域；可設置多級靈敏度，1-6檔可調
區域遮擋設置
每路支持4個區域遮擋塊
音頻參數
編碼標準
G.711A
語音對講
支持獨立語音對講
錄像管理
錄像方式
支持手動，自動，運動檢測，告警觸發錄像模式
錄像保存
本機硬盤、網絡
錄像速度
支持2CIF@25fps或者
第1通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持2CIF@25fps或者
第1/5通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持CIF@25fps
或者
第1通道支持D1@25fps,其余通道可支持CIF、QCIF@25fps
支持2CIF@25fps
或者
第1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps
支持2CIF@25fp
或者
第1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps
錄像回放
支持最大16路回放功能
備份方式
支持硬盤、刻錄機、U盤存儲和備份
視頻
視頻輸入
4路BNC接口
8路BNC接口
16路 BNC接口
24路 BNC接口
32路 BNC接口
視頻輸出
1路模擬視頻BNC接口 (1.0Vp-p, 75ohms)、1路VGA輸出、1路HDMI輸出
抓圖功能
支持JPEG抓圖功能
環通輸出
4路模擬視頻BNC接口 (1.0Vp-p, 75ohms)
8路模擬視頻BNC接口 (1.0Vp-p, 75ohms)
16路模擬視頻BNC接口 (1.0Vp-p, 75ohms
無
矩陣輸出
4選1視頻矩陣輸出
8選1視頻矩陣輸出
16選1視頻矩陣輸出
24選1視頻矩陣輸出
32選1視頻矩陣輸出
音頻
音頻輸入
支持4路音頻輸入
支持8路音頻輸入
支持16路音頻輸入
支持16路音頻輸入
支持16路音頻輸入
音頻輸出
支持1路音頻輸出
報警
報警輸入
4路報警輸入、低電平有效，綠色接線柱接口
8路報警輸入、低電平有效，綠色接線柱接口
16路報警輸入、低電平有效，綠色接線柱接口
16路報警輸入、低電平有效，綠色接線柱接口
報警輸出
6路告警輸出，繼電器觸點 (1A@24VDC), NO、NC可編程、綠色接線柱接口
其他
網絡
1個 RJ45接口, 10/100M/1000M自適應
通信
標準485接口，支持半雙工，綠色接線柱接口、
標準232接口，DB9
2個標準485接口，一個半雙工，一個全雙工，綠色接線柱接口、1個標準232接口，DB9
USB
2個USB 2.0接口，其中1個前面板，1個背板接口
3個USB 2.0接口，其中2個前面板，1個背板接口
硬盤
4/8/16路支持4個SATA硬盤接口，24/32路支持8個SATA硬盤接口
eSATA口
支持
電源
220V±10% 50Hz±2% / 110 60Hz
功耗
20-25W(不含硬盤)
工作溫度
0℃-＋55℃
工作濕度
10%－90%
尺寸
440mm * 460mm * 89 mm(2U高度)
重量
7.25kg
安裝方式
機架安裝，臺式安裝
